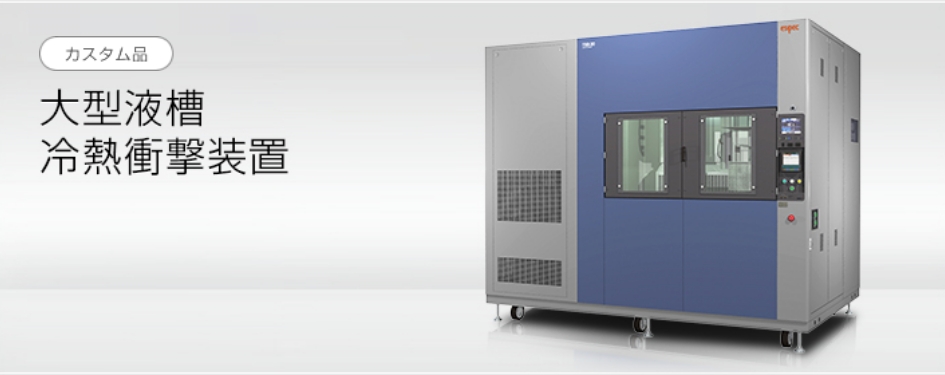

大型液槽冷熱衝撃装置

多機能化,エレクトロニクス化が進む自動車では、自動車機能安全規格「ISO26262」、基本安全規格「IEC61508」を代表とする機能安全への取り組みが必要とされ、車載機器の高信頼性の要求により厳しい環境ストレスを負荷できる大型の冷熱衝撃装置が必須となっています。

大容量タイプの液槽冷熱衝撃装置をラインナップ

液槽冷熱衝撃装置ＴＳＢシリーズに、大容量の3タイプがラインナップに加わりました。 液槽式は気槽式に比較して、試料により高いストレスを与えることができ、試験時間の短縮が期待できます。 また試料カゴの拡大に伴い、耐荷重もアップしていますので試料の大型化（例えばPCUモジュール、ECUモジュール、車載インバータ、比較的大型のファンモータ)にも対応が可能となりました。これにより、車載インバータなどは製品の状態や実装の状態で評価が行え、通電試験も可能となりました。結果として、BGA実装の熱ストレスの再現など故障モードを分析する上で、実情に近い環境をご提供します。

大容量のテストエリア

テストエリア容量で約10Ｌ、約15Ｌ、約30Ｌの3タイプをラインナップしました。

ブライン液の消費量を大幅に低減する数々の機構

ブライン液の消費量を低減させるために、ベーパー漏れを防ぐテストエリアの気密性を高め、蒸発も防止しています。また、水分離フィルタにより水との分離を行い、ブライン液をリサイクルするなど数々の機構を採用しました。 ガルデン®についてはほぼ漏洩することはありません。シリコンオイルやフロリナートへの対応は弊社営業までお問い合わせください。

スムーズな試料移動を実現

試料の高温槽⇔低温槽の移動には、試料への振動を抑えるエアーシリンダー方式や入槽時の新方式により試料への余分なストレスを抑えています。

TSBシリーズ共通の操作性

液槽冷熱衝撃装置と同じ対話式タッチパネル計装を採用し、操作の共通化を図っています。

エスペックならではのトータルサポート

周辺機器として、密閉回路構造のため配管に汚れがたまりにくい冷却水供給装置「空冷インバータチラーシステム」などをご用意しています。また定期点検や寿命部品の事前交換や修理などをサポートする保守契約サービスもご用意しております。

主な仕様

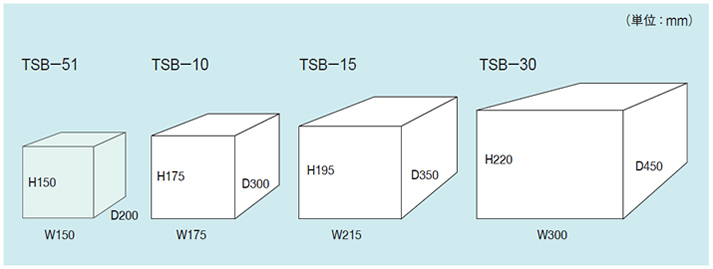

テストエリア(試料カゴ寸法)
