総負荷抵抗 | 棚板耐荷重 (棚板荷重含) |
槽内床面耐荷重 | 内寸 (W x H x D) |
勾配レート | 範囲 | |
---|---|---|---|---|---|---|
- | 3 | - | 294 x 318 mm | Unsaturated | 上昇: 0 to 0.196 Mpa (Gauge)
Approx. 60 min |
温度: +105°C to +142.9°C 湿度: 75%RH to 100%RH |
Wet-saturated | 上昇: 0 to 0.196 Mpa (Gauge) Approx. 45 min |
温度: +105°C to +162.9°C | ||||
Dry&wet-bulb 温度 | 上昇: 0 to 0.196 Mpa (Gauge) Approx. 60 min 下降: +142.9°C/75%rh to +85°C/85%rh Approx.120 min |
温度: +105°C to +142.9°C 湿度: 75%RH to 95%RH |
攪拌ファンの搭載で、槽内温湿度のばらつ きが小さくなり、試料へのストレスを均一 に与えます。
圧力容器は圧力を均等に分散し、優れた 強度を持つ丸型を採用。プリント基板を はじめとする試料を収納しやすいよう、テ ストエリアを最大限まで拡張しています。

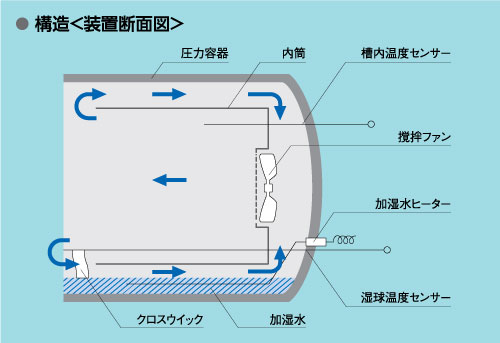

二重円筒構造と独自の空調方式の採用に より、自然対流方式の試験装置に比べ試 料への結露・水滴落下を防ぎます。試験 前後工程においても、温度制御や槽内ファ ンの駆動により試料への結露・濡れを防止 し、信頼性の高い試験が可能です。 (乾湿球温度制御・不飽和制御)
バイアス試験用の試料信号端子は、1槽あ たり12ピンを標準で備え、12ピン単位で 増設が行えます。(オプションで最大72 ピン)端子を色分け(黒:−、赤:+)する ことで、視認性が上がり、複雑化する配線 の接続が容易になりました。
試料に電圧や信号を印加するための試料 電源制御端子を備えています。トラブル 発生時には、温度過昇防止機構や空焚防 止機構などの保安動作と連動して試料へ の通電を停止し、大切な試料や装置を守 ります。
槽内
試料信号端子(内部)
試料信号端子(外部)
