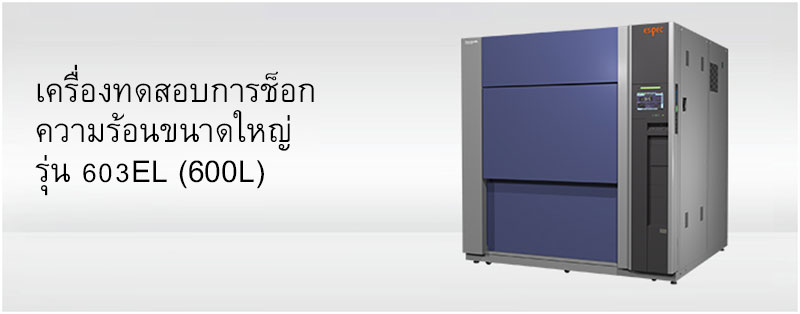

Large Capacity Thermal Shock Chamber TSA-603EL-W (600 L)

รถยนต์ได้มีพัฒนาการให้มีฟังก์ชันที่หลากหลายและมีความเป็นอิเล็กทรอนิกส์มากขึ้น จึงจำเป็นต้องมีการจัดการทางด้านความปลอดภัยในการใช้งาน ตามมาตรฐานความปลอดภัยในการใช้งานยานยนต์ "ISO26262" และ มาตรฐานความปลอดภัยขั้นพื้นฐาน "IEC61508" และเมื่อความต้องการอุปกรณ์ติดตั้งในรถยนต์ที่มีความน่าเชื่อถือสูงเพิ่มมากขึ้น จึงจำเป็นต้องมีเครื่องทดสอบการช็อกความร้อนที่สามารถทนต่อความเครียดจากสภาพแวดล้อมที่รุนแรงได้

เครื่องทดสอบการช็อกความร้อน รุ่น TSA ซีรีส์ของเรา (รุ่น L = ขนาดเล็ก) มีหลายขนาดรวมถึงขนาดใหญ่ที่สามารถใส่ชิ้นงานทดสอบได้มากขึ้น หรือที่มีขนาดใหญ่ได้ เครื่องทดสอบการช็อกความร้อนขนาดใหญ่ รุ่น TSA-603EL มีความจุของพื้นที่ทดสอบ 600 ลิตร ซึ่งใหญ่กว่า 2 เท่าของเครื่องที่ใหญ่ที่สุดในรุ่น TSA-303EL ซึ่งเป็นรุ่นเดิม เครื่องรุ่นนี้จะทำให้สามารถทดสอบการช็อกความร้อนกับชิ้นส่วนรถยนต์ขนาดใหญ่ หรือผลิตภัณฑ์ที่มีขนาดใหญ่กว่าที่ผ่านๆ มาได้ (เช่นชุดแบตเตอรี่ Li-ion ในรถยนต์, ECU, PCU, อินเวอร์เตอร์ในรถยนต์)

สามารถทำการทดสอบกับชิ้นงานขนาดใหญ่ได้

ในอุตสาหกรรมยานยนต์ เครื่องใช้ไฟฟ้าภายในบ้านหรืออุปกรณ์ไอที จะใช้ชิ้นส่วนโมดูลที่ประกอบขึ้นจากชิ้นส่วนหลายๆชิ้น และประกอบเข้าด้วยกันในต่างประเทศที่มีต้นทุนแรงงานต่ำ เพื่อเพิ่มปรับปรุงประสิทธิภาพการผลิตให้สูงขึ้นและลดต้นทุนการผลิต ชิ้นส่วนโมดูลเหล่านี้มีแนวโน้มที่จะมีใช้มากขึ้นและมีขนาดที่ใหญ่ขึ้น เครื่องนี้จะเป็นผลดีกับการทดสอบการช็อกความร้อนกับชิ้นงานทดสอบขนาดใหญ่

การใช้งานง่ายเพราะเครื่องมือต่างๆ เหมือนกับเครื่องรุ่นมาตรฐาน

เนื่องจากอุปกรณ์ต่างๆเหมือนกับเครื่องทดสอบการช็อกความร้อนรุ่นมาตรฐาน จึงไม่จำเป็นต้องจำวิธีการทำงานใหม่

ความจุที่ใหญ่ขึ้นกว่าเครื่องรุ่นเดิม

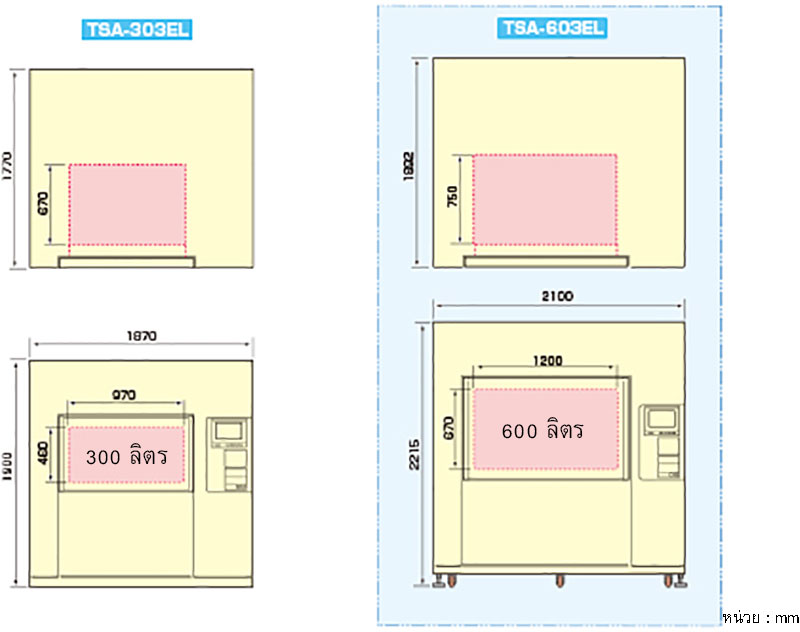

ตารางด้านล่างเป็นการเปรียบเทียบพื้นที่ทดสอบและขนาดของเครื่องระหว่างเครื่องรุ่นนี้กับเครื่องรุ่นเดิม

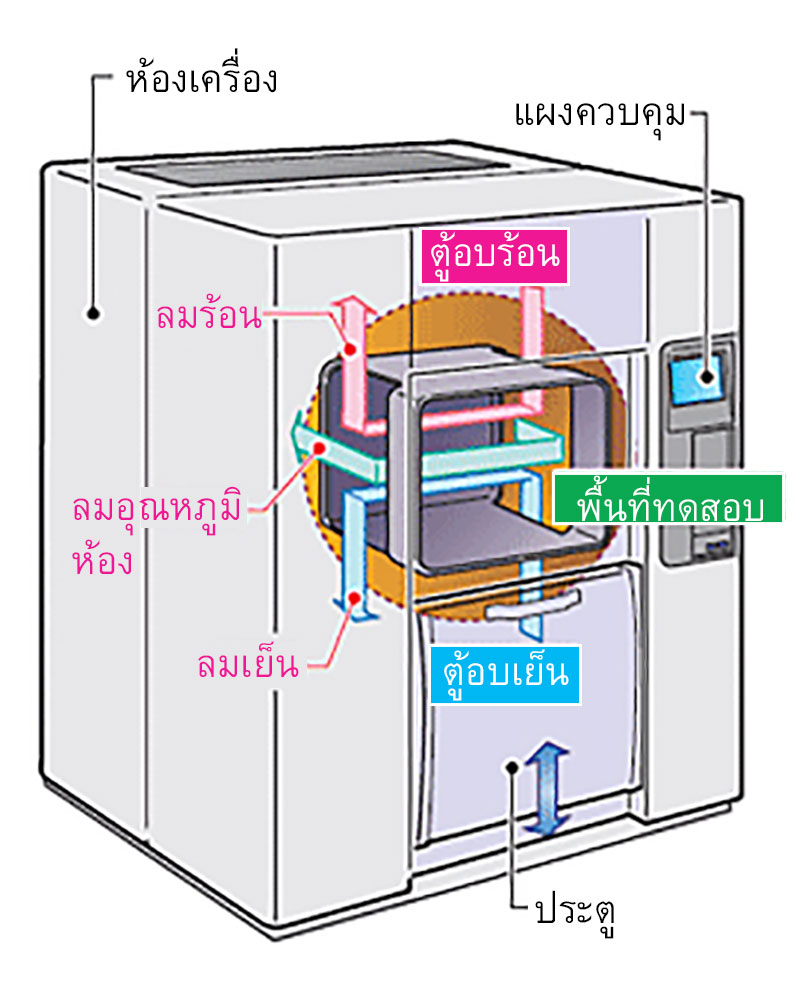

การไหลเวียนของลม (ใช้ร่วมกับรุ่น TSA ซีรีส์)

ข้อมูลหลักของเครื่อง

รุ่นTSA-603EL
กำลังไฟAC200V 3φ 3W 50/60Hz
วิธีการใช้ Damper สลับ 2 โซนหรือ 3 โซน
ประสิทธิภาพ
※ 1
พื้นที่ทดสอบระยะควบคุมอุณหภูมิสัมผัสร้อน +65℃~ +150℃
ระยะควบคุมอุณหภูมิสัมผัสเย็น-50℃ - 0℃
ช่วงความผันผวนของอุณหภูมิ±0.5℃
ตู้อุณหภูมิร้อนค่าสูงสุดของอุณหภูมิ Pre-heat +200℃
ระยะเวลาในการเพิ่มอุณหภูมิจากอุณหภูมิห้องถึง +200℃ ภายใน 30 นาที
ตู้อุณหภูมิเย็นค่าต่ำสุดของอุณหภูมิ Pre-Cool-70℃
ระยะเวลาในการลดอุณหภูมิจากอุณหภูมิห้องถึง -70℃ ภายใน 90 นาที
การรับน้ำหนักของพื้นที่ทดสอบ50kg (มีการกระจายน้ำหนักให้เท่ากัน)
การรับน้ำหนักของชั้นวาง20kg (มีการกระจายน้ำหนักให้เท่ากัน)
ขนาดพื้นที่ทดสอบW1200mm×H670mm×D750mm
ขนาดภายนอกตัวเครื่องW2100mm×H2215mm×D1750mm (ไม่รวมส่วนที่ยื่นออกมา)
น้ำหนักเครื่องประมาณ 1700kg

※ 1 ค่าที่ได้ต่ออุณหภูมิภายนอกที่ +23℃

※ รูปแบบอาจมีการเปลี่ยนแปลงหลังจากสั่งซื้อเนื่องจากเป็นรูปแบบที่ดัดแปลงตามการใช้งาน ขอขอบคุณสำหรับความเข้าใจ

※ นอกจากสเปกดังกล่าวข้างต้นแล้วยังมีเครื่องที่รุ่นใหญ่กว่าอีกด้วย

※ เครื่องสามารถรองรับการทดสอบ Heat Shock, Thermal Shock ได้ กรณีต้องการการทำงานแบบไต่ระดับ (การควบคุมอัตรา) ให้เลือกแบบ High Rate Chamber
