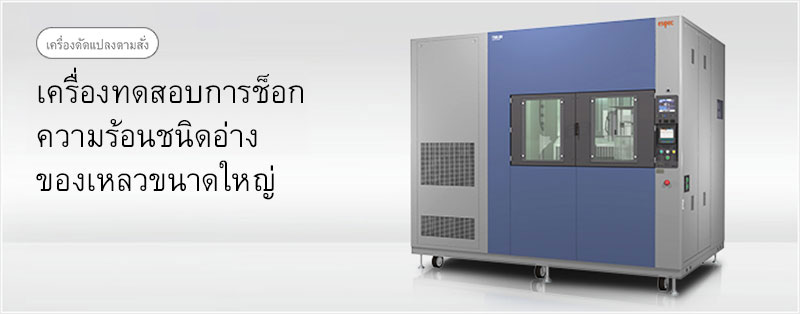

Large Capacity Liquid to Liquid Thermal Shock Chamber

รถยนต์ได้มีพัฒนาการให้มีฟังก์ชันที่หลากหลายและมีความเป็นอิเล็กทรอนิกส์มากขึ้น จึงจำเป็นต้องมีการจัดการทางด้านความปลอดภัยในการใช้งาน ตามมาตรฐานความปลอดภัยในการใช้งานยานยนต์ "ISO26262" และ มาตรฐานความปลอดภัยขั้นพื้นฐาน "IEC61508" และเมื่อความต้องการอุปกรณ์ติดตั้งในรถยนต์ที่มีความน่าเชื่อถือสูงมีมากขึ้น จึงจำเป็นต้องมีเครื่องทดสอบการช็อกความร้อนที่สามารถทนต่อความเครียดจากสภาพแวดล้อมที่รุนแรงได้

เครื่องทดสอบการช็อกความร้อนแบบแลกเปลี่ยนของเหลวมีรุ่นความจุขนาดใหญ่ให้เลือก

เครื่องทดสอบการช็อกความร้อนแบบแลกเปลี่ยนของเหลวรุ่น TSB ซีรีส์มีความจุให้เลือกเพิ่มขึ้นอีก 3 ขนาด แบบแลกเปลี่ยนของเหลวจะให้ความเครียดกับชิ้นงานทดสอบที่สูงกว่าแบบแลกเปลี่ยนอากาศ ทำให้สามารถลดเวลาในการทดสอบได้ ตะแกรงชิ้นงานทดสอบที่มีขนาดใหญ่ขึ้น สามารถรับน้ำหนักได้มากขึ้น ทำให้รองรับชิ้นงานทดสอบที่มีขนาดใหญ่ได้ (เช่น โมดูล PCU โมดูล ECU อินเวอร์เตอร์ในรถยนต์ มอเตอร์พัดลมขนาดใหญ่) การประเมินสภาพสินค้าหรือสภาพการติดตั้ง เช่น อินเวอร์เตอร์ในรถยนต์ก็สามารถทำได้ อีกทั้งยังสามารถทดสอบการนำไฟได้ด้วย ผลที่ได้คือ เครื่องรุ่นนี้สามารถนำเสนอสภาพแวดล้อมที่ใกล้เคียงกับสถานการณ์จริงได้ โดยใช้การวิเคราะห์ในโหมดความเสียหาย เช่น
การจำลองความเครียดจากความร้อนในการติดตั้ง BGA

พื้นที่ทดสอบที่มีความจุขนาดใหญ่

ความจุในพื้นที่ทดสอบมีให้เลือก 3 ขนาด คือ 10 ลิตร 15 ลิตร และ 30 ลิตร

กลไกต่างๆ ที่ช่วยลดการใช้สารละลายน้ำเกลือ

การจะลดการใช้สารละลายน้ำเกลือคือต้องปรับปรุงการปิดสนิทของพื้นที่ทดสอบเพื่อป้องกันการรั่วของไอระเหยและป้องกันการระเหย อีกทั้งยังมีการนำกลไกต่างๆ มาใช้ เช่น การรีไซเคิลสารละลายน้ำเกลือโดยใช้วิธีการกรองเพื่อแยกส่วนที่เป็นน้ำออกมา เมื่อใช้ Galden® ทำให้การรั่วเกิดขึ้นได้ยาก กรุณาติดต่อฝ่ายขายสำหรับข้อมูลน้ำมันซิลิคอนและ Fluorinert

การเคลื่อนย้ายชิ้นงานทดสอบทำได้อย่างราบรื่น

การเคลื่อนย้ายชิ้นงานทดสอบจากถังร้อน ⇔ ถังเย็นจะใช้วิธีการกระบอกลมที่สามารถลดการสั่นสะเทือนไปยังชิ้นงานทดสอบได้ หรือลดความเครียดส่วนเกินโดยใช้วิธีการใหม่ในระหว่างนำชิ้นงานใส่ในถัง

การทำงานเหมือนกับรุ่น TSB ซีรีส์

สำหรับการควบคุมการทำงานพื้นฐานทั่วไปจะใช้เครื่องมือแบบหน้าจอสัมผัสระบบอินเทอร์แอคทีฟ เช่น เดียวกับของเครื่องทดสอบการช็อกความร้อนแบบแลกเปลี่ยนของเหลว

การบริการครบวงจรของ Espec

เรามีอุปกรณ์แวดล้อมหลายชนิด เช่น "ระบบลมเย็นอินเวอร์เตอร์ชีลเลอร์" เป็นอุปกรณ์จ่ายน้ำหล่อเย็นที่ไม่ก่อให้เกิดการอุดตันภายในท่อเพราะเป็นโครงสร้างวงจรแบบปิด นอกจากนี้ยังมีบริการแพ็คเกจการดูแลรักษา เช่น การตรวจสอบตามกำหนดการ หรือการเปลี่ยนอะไหล่ที่มีอายุใช้งานให้ล่วงหน้าก่อนหมดอายุ หรือการซ่อมแซม เป็นต้น

TSB-10

TSB-15

TSB-30

ข้อมูลหลักของเครื่อง

รุ่นTSB-10TSB-15TSB-30
วิธีการแบบ 2 ถังโดยเคลื่อนย้ายตะแกรงชิ้นงานทดสอบ
ระยะควบคุมอุณหภูมิในถังร้อน+60~+150℃
ระยะควบคุมอุณหภูมิในถังเย็น-65~0℃
เวลาในการเคลื่อนย้ายชิ้นงานทดสอบ (ถังร้อน ⇔ ถังเย็น)ภายใน 15 วินาทีภายใน 20 วินาทีภายใน 25 วินาที
ขนาดตะแกรงชิ้นงานทดสอบ (mm)W175×H175×D300W215×H195×D350W300×H220×D450
การรับน้ำหนักของตะแกรงชิ้นงานทดสอบ (มีการกระจายที่สม่ำเสมอ)5kg10kg10kg
ขนาดภายนอก (mm)W1410×H2100×D1520W1610×H2310×D1520W2871×H2185×D1846
น้ำหนักประมาณ 1100kgประมาณ 1150kgประมาณ 2500kg
แรงดันไฟฟ้าAC200V 3W 3φ 50/60Hz
ค่ากระแสไฟฟ้าสูงสุด47A132A
ปริมาณน้ำหล่อเย็น (อุณหภูมิน้ำ 25℃)ระบายความร้อนด้วยอากาศ5820 ลิตร/ชั่วโมง
ปริมาณน้ำหล่อเย็น (อุณหภูมิน้ำ 30℃)ระบายความร้อนด้วยอากาศ11700 ลิตร/ชั่วโมง
ขนาดข้อต่อของท่อระบายความร้อนด้วยอากาศ50A

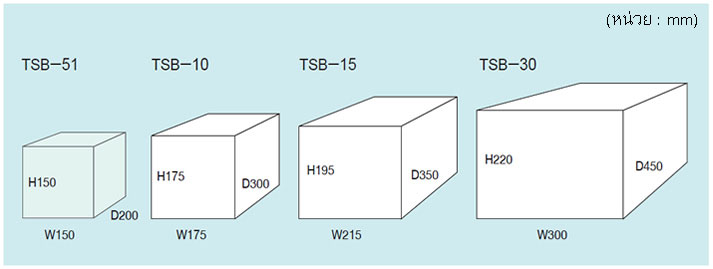

พื้นที่ทดสอบ (ขนาดตะแกรงชิ้นงานทดสอบ)
